第六届江苏省勘察设计行业BIM应用大赛结果出炉,启迪设计斩获民用建筑组一等奖

2019-08-02

近日,第六届江苏省勘察设计行业(BIM)应用大赛获奖项目名单出炉,启迪设计集团荣获民用建筑组两项大奖,其中——


一等奖:启迪数字科技城(句容)科技园展示中心BIM综合应用

三等奖:常熟永旺梦乐城 BIM 设计应用


获奖项目展示


启迪数字科技城(句容)科技园展示中心BIM综合应用

设计人员:严怀达、王莺、汤一凡、洪庆尔、严心韵、韩坤、朱鹏祥、韩文浩、张才华、朱广超

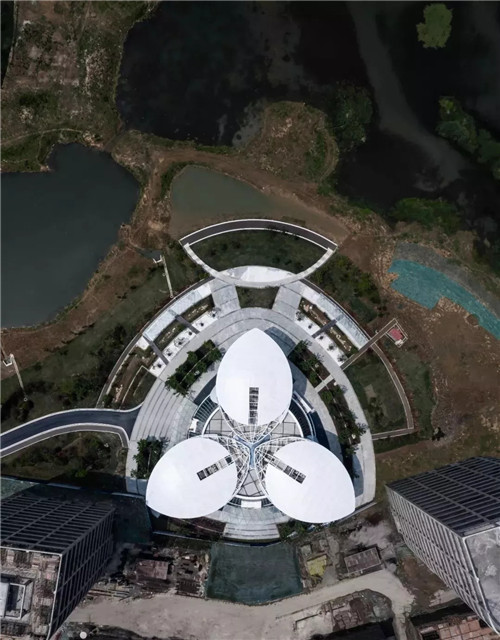

photo by@章鱼


项目BIM综合应用重点在于BIM正向设计及EPC落实。该项目设计体型复杂,因此设计一开始就采用BIM参数化手段全过程设计,建筑、结构、幕墙三个专业的定位、构架、分割相互契合,三专业人员在同一个BIM模型中协同工作。


在建筑设计中,通过参数化的驱动,得出最优形体,并采用建筑幕墙分隔、内部空间三维可视化参数信息应用,三维信息二维出图应用;在结构设计中,确定结构网壳杆件交点,生成初始的网壳杆件中心线,修改网壳外形,优化杆件定位和钢结构;在机电管线综合设计中,根据内装吊顶及造型,调整吊顶标高及造型设计,参数化输出净高分析图,同时优化各专业管线路由,生成管线定位标注,出具各专业带定位标高的管线图纸用于指导施工安装。

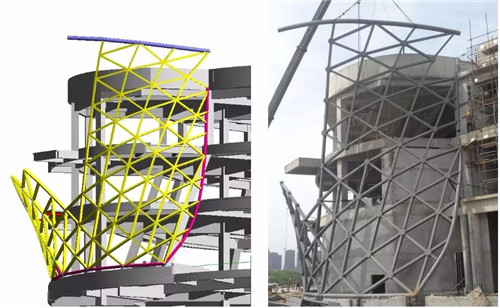

▲钢结构装配

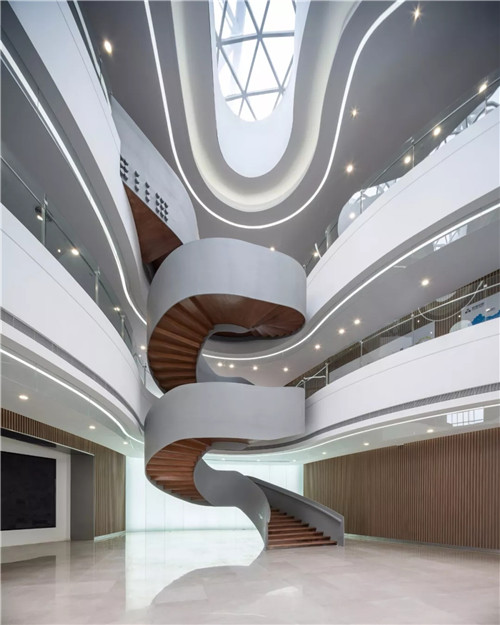

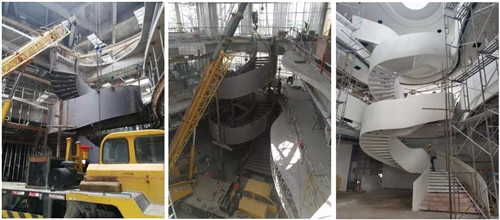

▲旋转楼梯安装


此外还有数据传递、辅助算量、三维扫描等应用,在EPC落实方面,在钢结构装配及旋转楼梯设计、加工、安装方面都起到了关键作用。


常熟永旺梦乐城 BIM 设计应用

设计人员:严怀达、洪庆尔、王莺、汤一凡、韩坤、韩文浩、朱鹏祥、张才华、陈永河、朱广超

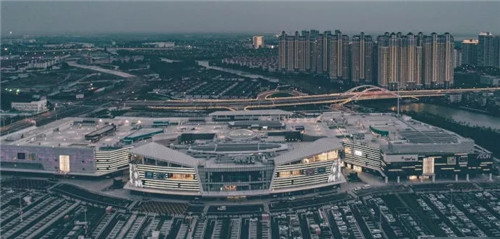

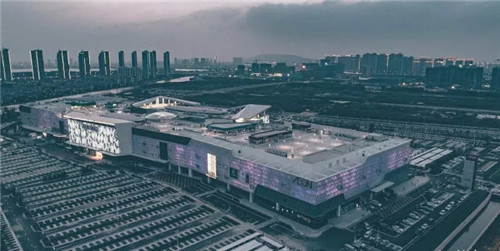

photo by@快客cs


常熟永旺梦乐城总建筑面积181097.49平方米,总投资7.5亿。项目作为超过18万平米的大型商业综合体,体量大、功能复杂、建造周期紧、设计建造过程修改调整频繁,各项目参与方任务都很艰巨。所以从前期商业项目BIM实践的经验基础上,同业主协商,以商业项目的BIM应用落地性及实用性为出发点,进行从设计到建造的几大关键性BIM应用实施。



▲结构总体模型


▲机电总体模型


项目从2016年4月开始,到2018年底完成竣工与模型对比历时近三年,很好地完成了设计核查优化及辅助施工建造的工作。项目采用了BIM咨询“两步两落实”体系的实施策略。


一步:BIM设计核查优化及净高控制

一落实:设计变更图纸落实

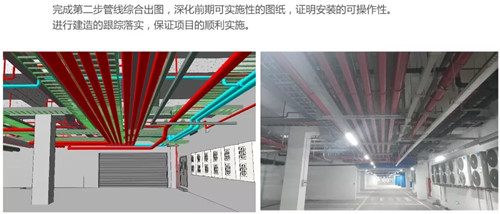

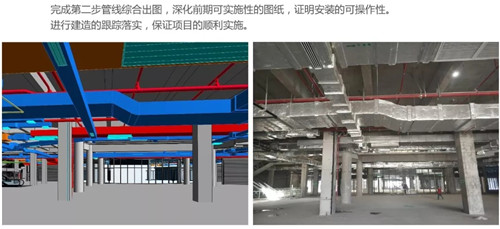

二步:BIM管线综合定位出图

二落实:业主及施工安装落实





此次评选由江苏省勘协组织BIM相关专家本着公正、公平的原则,结合《江苏省城乡建设系统优秀勘察设计评选管理办法》并按中设协实施的“建筑信息模型(BIM)设计大赛”评选标准分类、分组评审。参赛作品经过抽签顺序进行现场汇报、专家评委对作品逐一分析、讲评,最后各组根据作品及汇报综合打分。
